Хитрые, но не особо квалифицированные специалисты при замерах используют «маркетинговый» ход – рисуют чертеж будущего двухуровневого потолка непосредственно на вашем потолке. Хитрость – психологический расчет.

Раз вы доверились им, часть работы выполнена, двухуровневая конструкция уже нарисована у вас над головой. Значит, скорее всего, вы уже не станете искать других исполнителей и закажите потолок у них. Однако схема на потолке – это не проект, поэтому результат согласования очень сомнителен – вы покупаете «кота в мешке».

Каким должен быть чертеж

Если вы хотите гарантированно получить то, что запланировано, а не примерный вариант, добейтесь согласования чертежа до того, как начнется изготовление и установка двухуровневой конструкции. Чертеж обязан отвечать таким параметрам:

  • исполнение в графическом растровом или векторном редакторе;
  • указание всех габаритов (периметр, диаметры, длины, радиусы, высота ярусов и прочее);

Замеры и предварительная схема

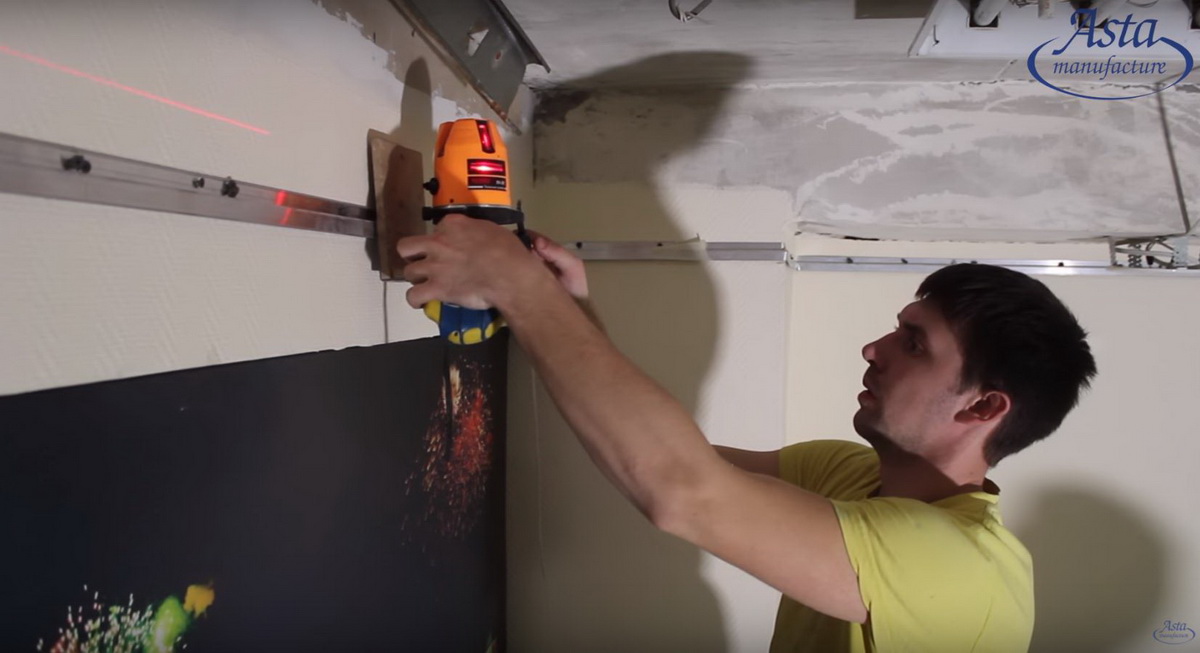

Чертеж двухуровневого потолкаМастер компании Аста М приехав на замеры, измеряет все необходимые параметры потолка и в своей тетради строит чертеж двухуровневого потолка – это только предварительная схема, которая создается, бесплатно (как и замеры), чтобы получить общее представление о потолке, необходимом клиенту.

Этот чертеж повторяется в договоре, который компания заключает с заказчиком. В тех случаях, когда клиент хочет увидеть в точности детально весь потолок, чертеж изготавливается в специальном конструкторе. Для согласования схема по электронной почте отправляется заказчику.

Если для подписания договора клиент приезжает к нам в офис, у него есть возможность увидеть не просто разные ракурсы на картинках, а трехмерную модель, которую покажут в любой плоскости и с каждой точки.

Согласование чертежа двухуровневого потолка

После подписания договора чертеж в AutoCAD выполняется в деталях: указываются размеры в миллиметрах, расположение всех приборов освещения, вычерчиваются остальные элементы интерьера (стены, двери, окна, мебель и т. д.).

Готовый чертеж отправляется по электронной почте на согласование. Изготовление потолка начинается только после подтверждения клиентом, что его все устраивает. В противном случае вносятся корректировки, и работа продолжается до полного согласования.

Внимание! Пока чертеж не согласован, мы не начинаем работу. Мы делаем все без переделок, с первого раза, строго по чертежу. Поэтому срок монтажа сложного потолка непосредственно зависит от клиента, чем быстрее он подтверждает макет конструкции, тем быстрее мы начинаем работу.

Как выполняются замеры для построения чертежа двухуровневого потолка

1. Извилистая произвольная форма

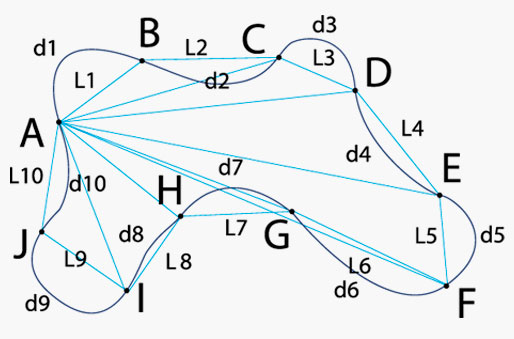

Чертеж двухуровневого потолкаДля точного измерения непропорционального «облака» специалисты компании Аста М выполняют несколько действий:

  • разбивают фигуру на округлые сегменты с постоянным радиусом (геометрические дуги). На схеме они обозначены точками A, B, C, D, E, F, G, H, I и J;
  • затем измеряют хорды этих сегментов. На схеме они обозначены l1 – l10;
  • от одной точки ко всем перечисленным измеряется расстояние по диагоналям. На схеме это отрезки AC, AD, AE, AF, AG, AH и AI;
  • последнее измерение – длины образовавшихся дуг, это d1 – d10;
  • затем нужно указать, какой ярус должен быть выше, а какой ниже, высоту перехода, будет ли подсветка и прочее.

Внимание! Измерение двухуровневой конструкции выполняется так же, как и измерения потолка – проецированием на пол, то есть отзеркаливать чертеж не нужно! Это уточнение относится и ко всем

дальнейшим чертежам.

Чертеж двухуровневого потолка2. Эллипс (рис. 2) http://depotolok.ru/kak-sdelat-zamer-konstrukcii-dlja-dvuhurovnevogo-natjazhnogo-potolka

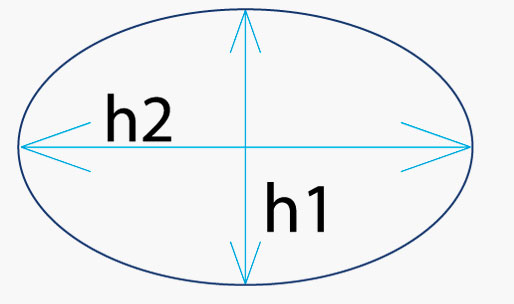

Очень просто замерить двухъярусную потолочную систему в виде эллипса. Сначала измеряются обе высоты фигуры (h1 и h2) перпендикулярно друг к другу. Потом указывается первый и второй ярусы и высоту перехода, а также будет ли подсветка в нише и т. п.

Чертеж двухуровневого потолка3. Круг (рис. 3) http://depotolok.ru/kak-sdelat-zamer-konstrukcii-dlja-dvuhurovnevogo-natjazhnogo-potolka

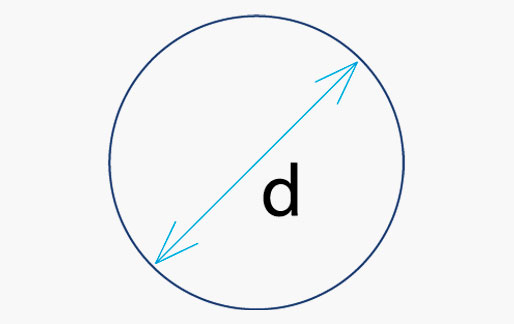

Еще легче измерить двухступенчатую конструкцию с кругом в центре. Для этого определяется диаметр окружности. Далее решается: круг будет выступать ниже первого уровня или наоборот, получится, как озерцо в глубине. На чертеже двухуровневого потолка отмечаются все размеры уровней, расстояние между ними и наличие подсветки.

Чертеж двухуровневого потолка4. «Волна» в углу 1(рис. 4) http://depotolok.ru/kak-sdelat-zamer-konstrukcii-dlja-dvuhurovnevogo-natjazhnogo-potolka

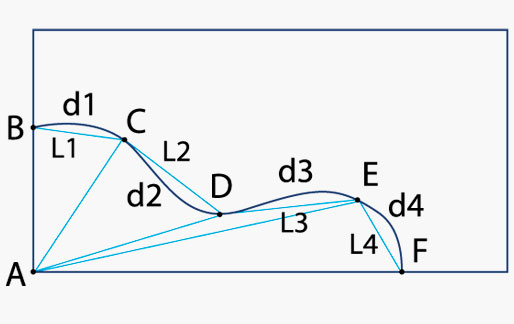

Если криволинейная часть двухуровневого потолка занимает место между двумя стенами, измерение выполняется аналогично первого пункта:

  • точками А, B, C, D, E и F конструкция разделяется на геометрические дуги;
  • замеряются хорды этих участков (l1, l2, l3 и l4);
  • из точки А выстраиваются и измеряются диагонали AC, AD, AE и стороны AB и AF;
  • далее измеряются длины криволинейных участков (d1, d2, d3 и d4);
  • в конце определяют расположение уровней, отмечается высота между ними и будет ли ниша с подсветкой.

Чертеж двухуровневого потолка5. «Волна» в углу 2 (рис. 5) http://depotolok.ru/kak-sdelat-zamer-konstrukcii-dlja-dvuhurovnevogo-natjazhnogo-potolka

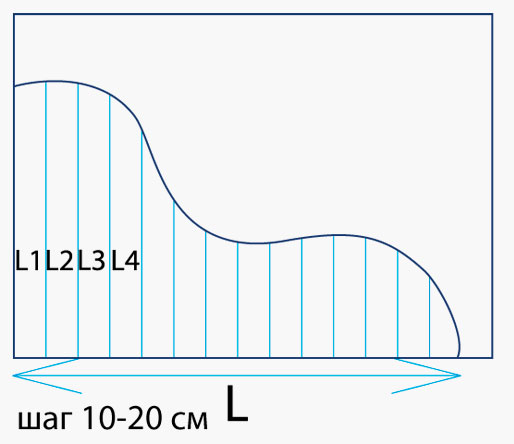

Второй способ измерить криволинейную систему двухступенчатого потолка с волной от стены до стены проиллюстрирован рисунком 5. В этом случае разделяем волнистую часть на полосы шириной 10 – 20 см, частота зависит от того, насколько плавные извилистые участки.

Затем измеряются и указываются на чертеже двухуровневого потолка длины всех этих полос, их ширину и общий размер уровня по оси L. Далее проделываем те же действия, что и в предыдущем методе.

Внимание! Заказчикам мы изготавливаем чертежи на основании замеров наших мастеров. Дилерам мы составляем чертежи на основании их измерений и предварительных схем. Изготовление полотен также начинается только после согласования чертежа с клиентом.
